Simpson KIT FIX PPRC Pied De Poteau Réglable Après La Pose – « prêt-à-fixer »

KIT FIX PPRC Pied de poteau réglable « prêt-à-fixer » Simpson

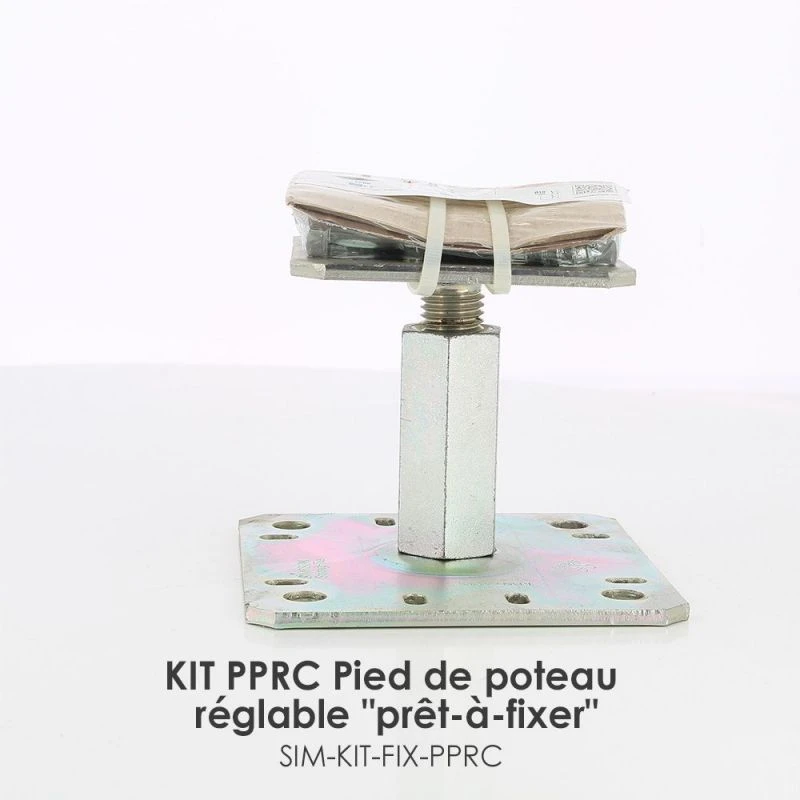

Les pieds de poteau PPRC sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier.

Caractéristiques du pied de poteau réglable

Le pied de poteau réglable dispose des attributs suivants :

Matière

• Acier S235 JR suivant la norme NF EN 10025,
• BC = bichromaté suivant la norme NF EN ISO 2081,
• Épaisseur : 5 mm.

Avantages

• Fourni avec les accessoires de fixation,
• Peut être réglé après la pose.
• Ne nécessite aucun usinage.

Applications du pied de poteau

Le pied de poteau pourra être utilisé de différentes manières :

Support

• Porteur : bois massif, lamellé-collé, béton
• Porté : bois massif, bois composite, lamellé-collé

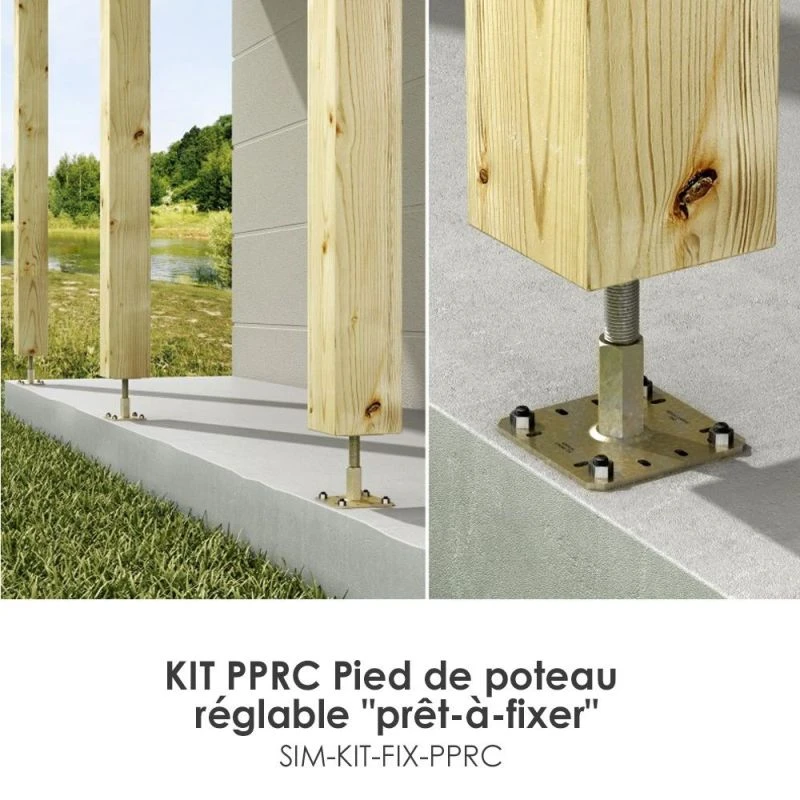

Domaines d’utilisation

• Poteaux de auvent
• Pergola
• Véranda

Mise en oeuvre du pied de poteau réglable

Veuillez respecter les préconisations ci-dessous pour une bonne mise en œuvre du pied de poteau réglable.

Fixations

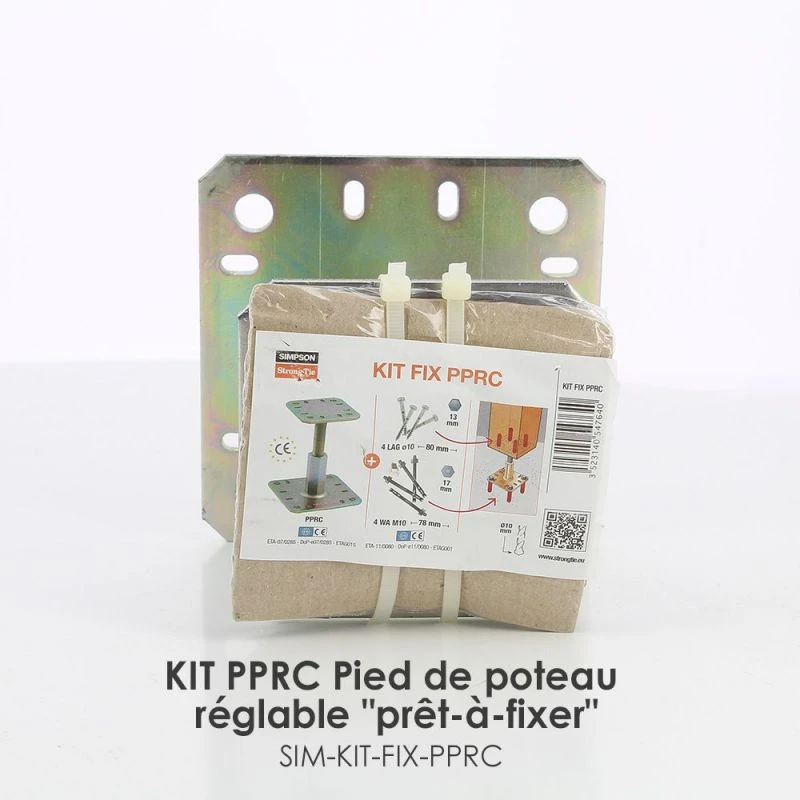

Ce kit comprend :

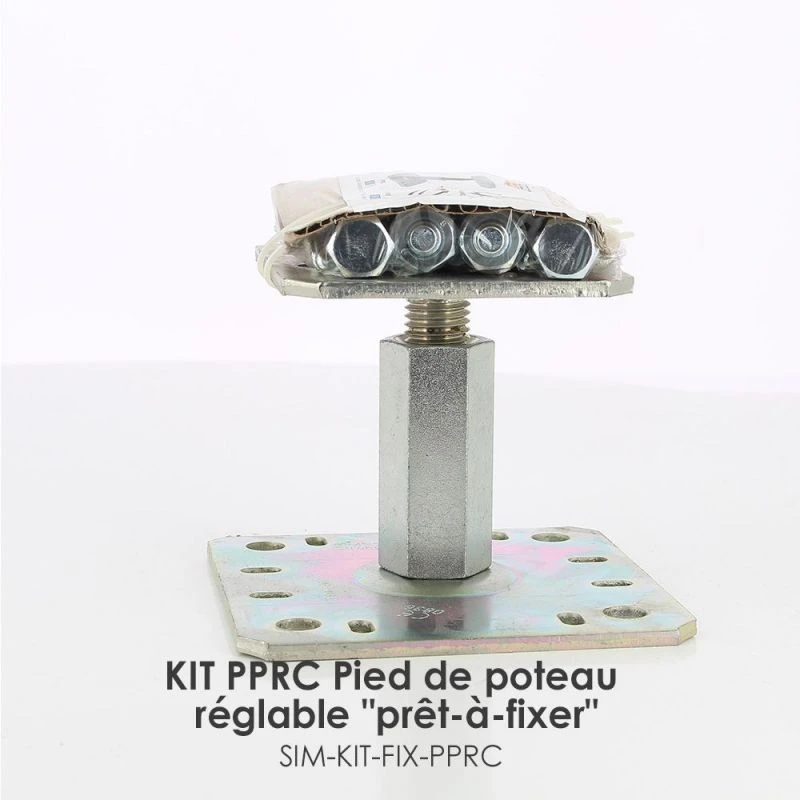

• 1 pied de poteau PPRC en acier bichromaté,
• 4 goujons WA M10-78/5 en acier électrozingué,
• 4 tirefonds LAG 10-80 en acier zingué blanc.

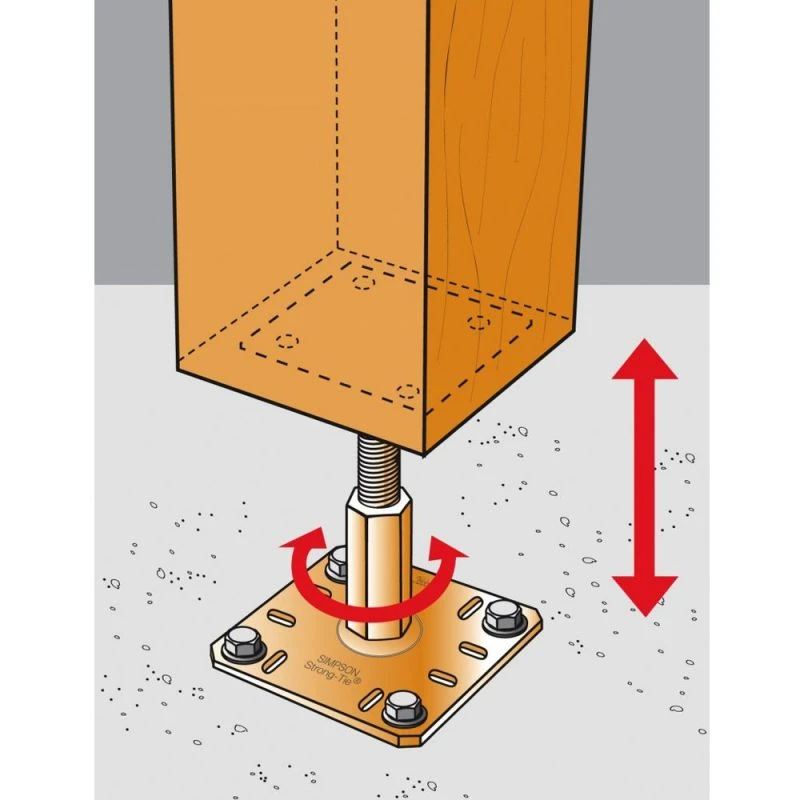

Installation

Partie haute :

1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)

Partie basse :

1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
