Simpson Ancrage Montants D’ossature Multi-applications

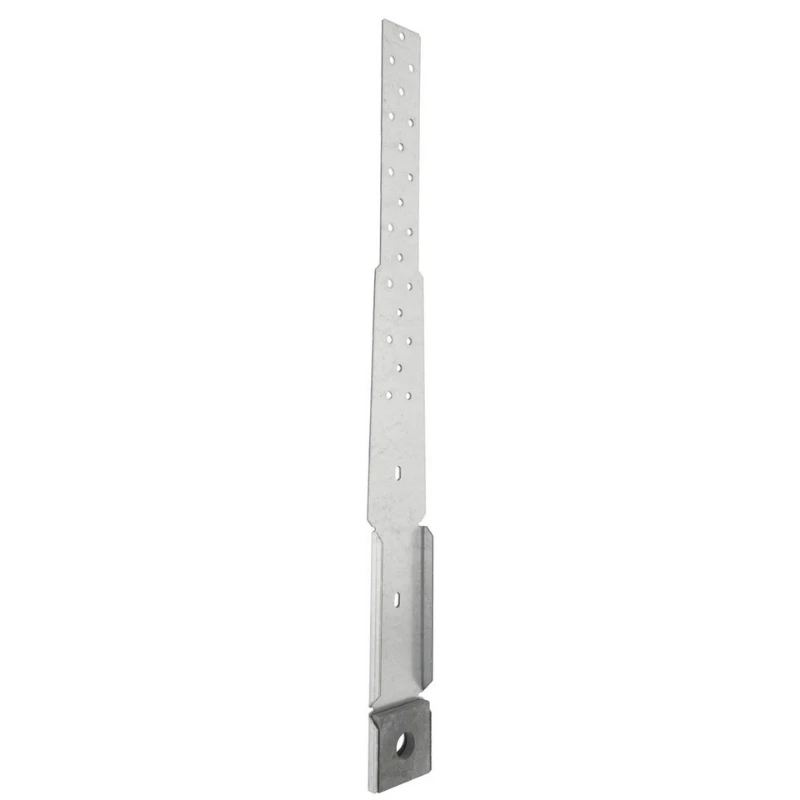

Quelles sont les caractéristiques de l’ancrage pour montant d’ossature ?

Les montants sont en acier galvanisé S250GD + Z275 suivant NF 10346 (épaisseur 2mm). La rondelle est quant à elle en acier S235JR + finition galvanisation à chaud ( épaisseur : 8mm)

Ce produit Simpson comporte plusieurs avantages :

• Ancrage de faible largeur pouvant être utilisé sur des montants d’ossature de 45mm

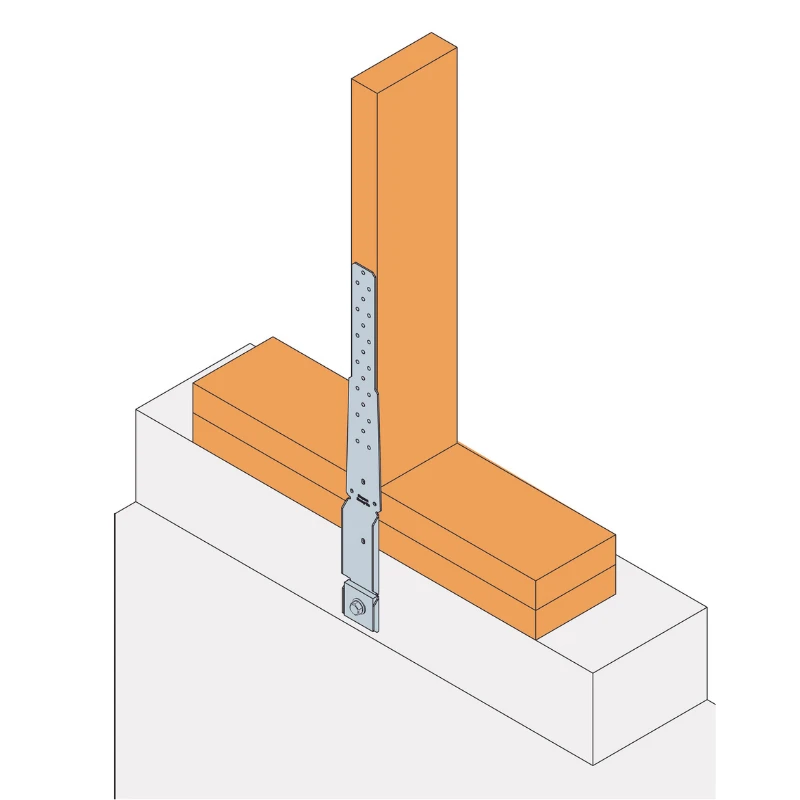

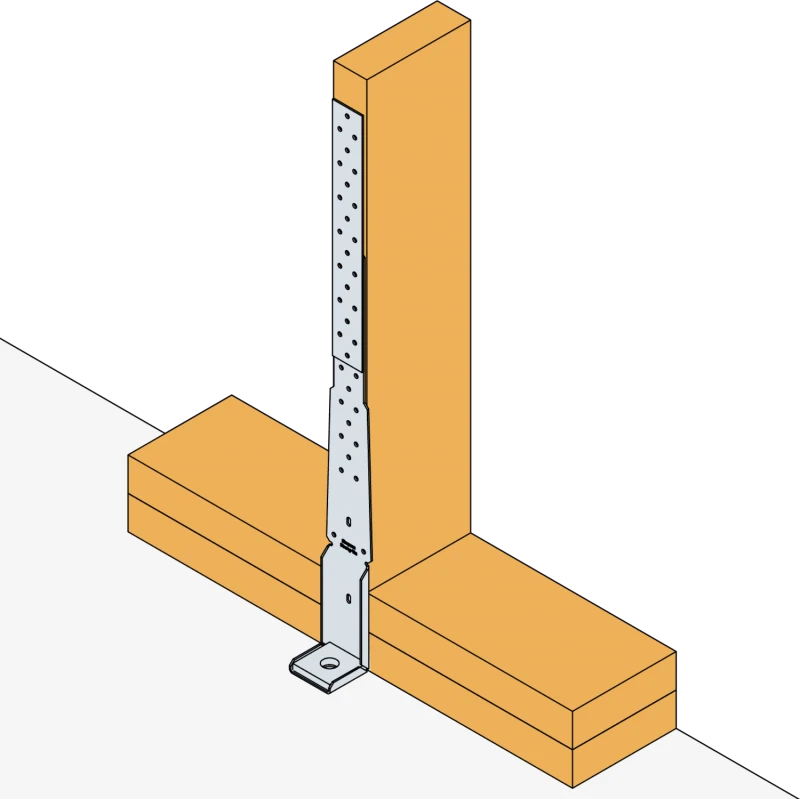

• Sa double configuration (pliable sur chantier) lui permet d’ancrer solidement le mur d’ossature bois sur un acrotère ou sur la dalle béton
• Renforce la connexion montant – lisse basse et empêche le soulèvement
• Rondelle fournie et pré-montée sur l’équerre

L’ancrage pour les montants d’ossature peuvent être utilisées sur plusieurs supports :

Porteur : bois et béton

Porté : bois

Quelles sont les dimensions de l’ancrage pour montants d’ossature ?

A : 484 mm

B : 53 mm

C : 55 mm

D : 12 mm

E : 40 mm

t : 2 mm

Aile A : ø5 : 23mm

Aile B : ø18 : 1 mm
