KIT FIX PPA Pied De Poteau Fixe « prêt-à-fixer » Simpson

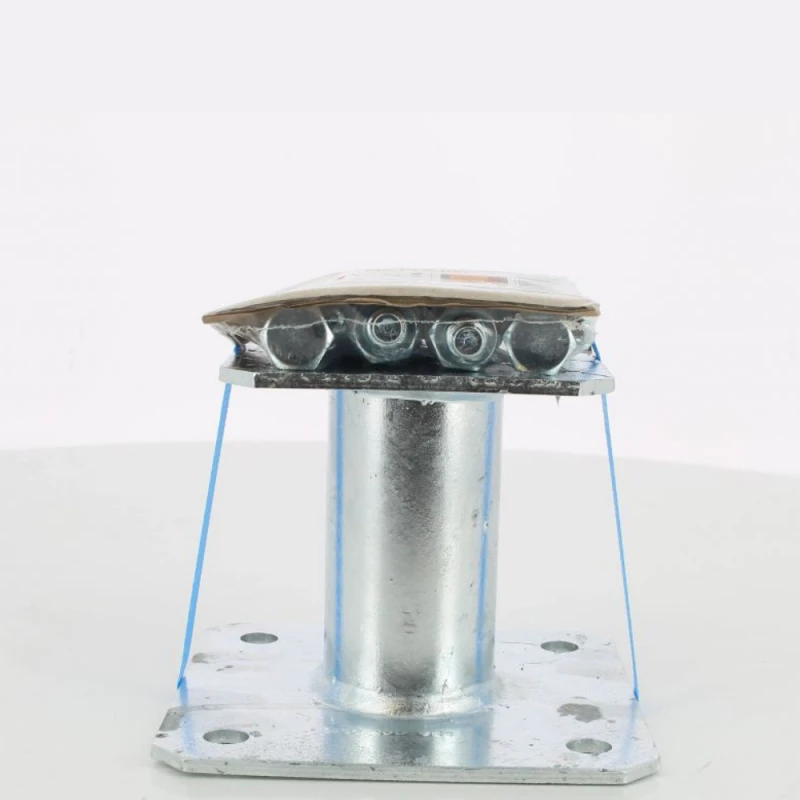

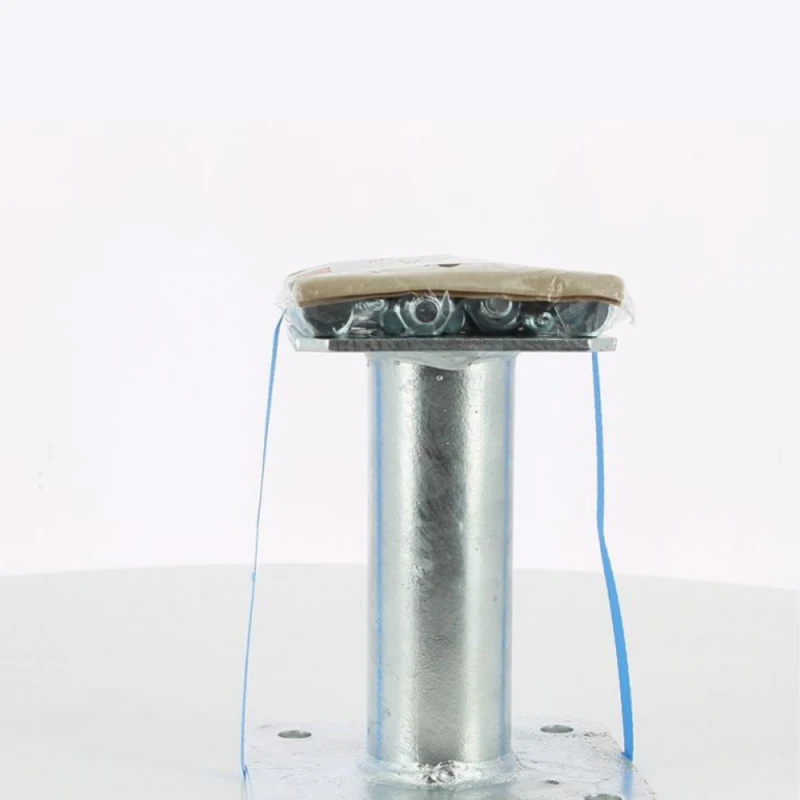

KIT FIX PPA  – Pied de poteau fixe

Les pieds de poteau fixes PPA150 et PPA100 sont polyvalents, ils sont couramment utilisés dans les applications structurelles.

Caractéristiques du pied de poteau fixe

Le pied de poteau fixe se présente avec les atouts suivants :

Matière

• Acier S235JR suivant NF EN 10025.
• Galvanisé à chaud suivant NF EN ISO 1461,
• Épaisseur : 4 mm.

Avantages

• Fourni avec les accessoires de fixation,
• Aucun usinage nécessaire,
• Reprise de charge en soulèvement,
• Hauteur réglable grâce à la tige à sceller.

Applications du pied de poteau

Le pied de poteau peut être utilisé selon différentes applications, décrites comme suit :

Support

• Porteur : bois massif, bois lamellé-collé, béton.
• Porté : bois massif, bois lamellé-collé, bois composites.

Domaines d’utilisation

• Poteaux de auvent
• Pergola
• Véranda

Mise en oeuvre du pied de poteau fixe

Ce pied de poteau fixe doit être mise en oeuvre selon les modalités suivantes :

Fixations

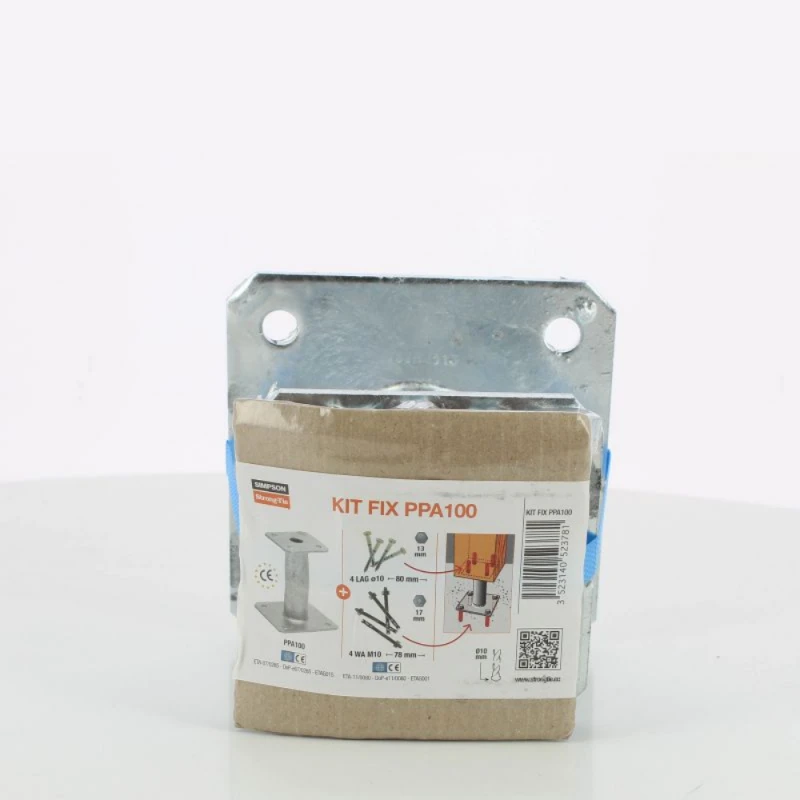

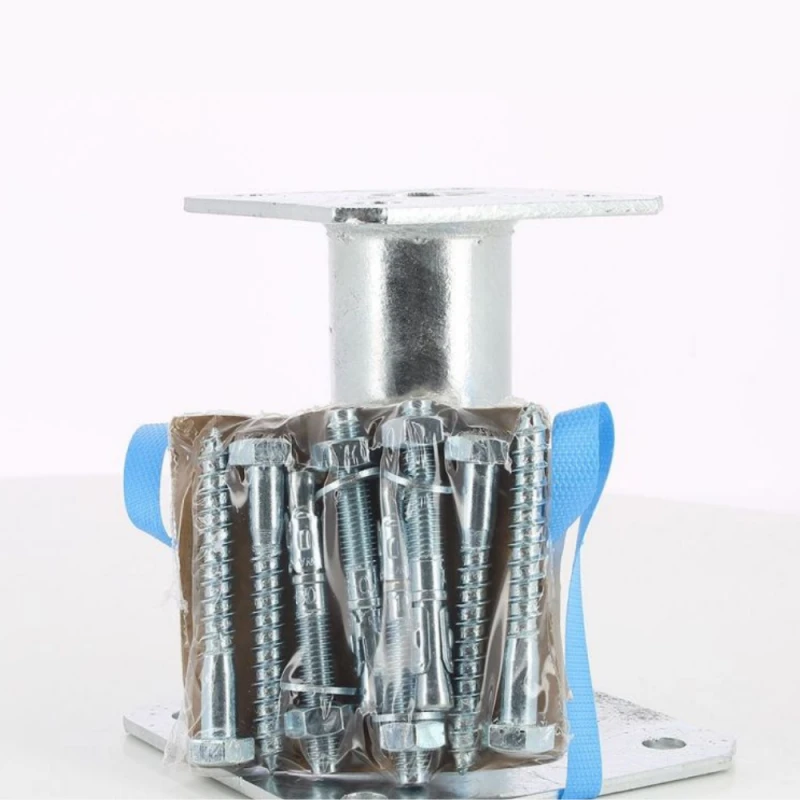

Ce kit comprend :

• 1 pied de poteau PPA150 en acier électrozingué,
• 4 goujons WA M10-78/5 en acier électrozingué,
• 4 tirefonds LAG 10-80 en acier zingué blanc.

Installation

Partie haute :

1. Placer la platine supérieure du pied de poteau sous le poteau,
2. Fixer cette platine au poteau à l’aide de tirefonds LAG (pré-perçage nécessaire)

Partie basse :

1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide d’ancrages adaptés.
